引張試験機引張試験機一覧に戻る

テクノテスター AT-70/AT-70DⅡ カタログ

大口径のアンカーに対応した引張試験機です。
ねじジョイントなしで異形鉄筋D51まで試験できる大口径センターホール(62mm)を採用。

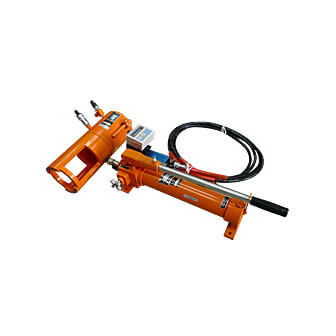

テクノテスター AT-70
レンタル単価×日数)×個数+往復送料¥22,000 お見積り・予約はこちら
  • ※最低レンタル期間は3日です。基本料金等は一切かかりません。
  • ※送料は別途負担です。下記往復送料の目安を参照ください。

3日レンタル目安:テクノテスター AT-70/AT-70DⅡ(¥22,000×3日)+関西への送料 (¥19,800)=¥85,800~

仕様 / レンタル価格

(税込み)

仕様 / 型番 AT-70/AT-70DⅡ
日額 レンタル価格 ¥22,000
月額 レンタル価格 ¥330,000
名称 テクノテスター(アンカーボルト引張荷重確認試験機)
型式 本体:AT-70(A)/AT-70DⅡ(A)
測定部:AT-70(B)/AT-70DⅡ(B)
変位計:AT-70(C)/AT-70DⅡ(C)
最大荷重 700kN
最大変位量 15mm
荷重精度 非直線性:±3.0%F,S,±1digit
変位精度 非直線性:±1.5%F,S,±1digit
対象アンカー M33~M48
W1 1/4~W1 1/2
異形鉄筋D32~051
適合機種 D筋チャック C~Fセット
カップリングA、Bセット
寸法・質量 本体部:ø175×480mm ・約40kg

測定部

測定範囲 荷重:0~700kN
変位:0~15mm
最小表示値 荷重:0.1kN
変位:0.05mm
保護構造 防まつ型(IP54相当)
表示部 16文字×2行 液晶表示器
外部出力 RS-232C
電源 単三乾電池×4本
連続使用時間 マンガン乾電池使用時:約12時間
アルカリ乾電池使用時:約40時間
その他 荷重単位切替(kN/tf)、最大値ホールド
設定値によるブザー音・オートパワーオフ

機構部

負荷方式 油圧復動式(大瀧ジャッキ製)
シリンダー能力 700kN
シリンダーストローク 75mm
受圧面積 109.72cm²
センターホール径 62mm
作動油 ISO VG32
荷重センサ 歪ゲージ式圧力センサー(ミネベア製)
荷重センサ定格 100MPa
変位センサ ポテンショメータ式
変位センサ定格 15mm

付属品/オプション品/消耗品

(税込み)

品目 価格 備考
付属品     (無料) なし
オプション品  (有料) 専用プリンター(紙付) ¥1,100/日
変位計 ¥1,650/日
消耗品     (要購入) なし

往復送料の目安西濃パレット輸送

(税込み)

東北エリア
¥28,600
北陸エリア
¥26,950
関東エリア
¥25,300
東海エリア
¥22,000
関西エリア
¥19,800
四国エリア
¥22,000
中国エリア
¥23,100
九州エリア
¥26,400

特長

  • 大口径のアンカーに対応。
  • 簡単な操作で700kNまでの試験が可能。
  • デジタル化で荷重と変位を同時測定。
  • 負荷方式に油圧を採用。
  • 全ねじボルトから異形鉄筋まで施工管理が可能。

用途

大口径アンカーボルトの引張荷重試験。

試験方法

試験方法
  1. アンカーをカップリングを介して、センターシャフトにねじ込む。
  2. センターシャフトに試験機本体を通す。
  3. 調整ナットをセンターシャフトにねじ込み、軽く試験機に接触させて脚の長さを調節する。
  4. センサーのゼロ調整を行う。
  5. 油圧ポンプにて荷重をかけ、データを採取する。

レンタル期間について:最低レンタル期間は3日です。

≪発送の場合≫
機器のご到着日から弊社へご発送頂いた日までをレンタル期間日とさせて頂きます。
※ご請求対象日は土日祝日を含みます。
≪弊社にて受渡の場合≫
レンタル機器は「京都営業所」からの発送になります。
ご来店頂いた日からご返却頂いた日までをレンタル期間とさせて頂きます(受渡時間が15時以降の場合は翌日から)。

注意事項

  • お客様の過失による故障・破損が判明した場合は、別途ご請求させて頂きます。
  • レンタル期間延長の場合は、必ず事前にご連絡ください。但し、ご希望に添えない場合があります。
  • 新規取引につきましては、前払いにて申し受けます。
レンタル単価×日数)×個数+往復送料¥22,000 お見積り・予約はこちら
  • ※最低レンタル期間は3日です。基本料金等は一切かかりません。
  • ※送料は別途負担です。上記往復送料の目安を参照ください。

3日レンタル目安:テクノテスター AT-70/AT-70DⅡ(¥22,000×3日)+関西への送料 (¥19,800)=¥85,800~
